本產品具有完善的啟動保護特性和運行保護功能
一、產品概述

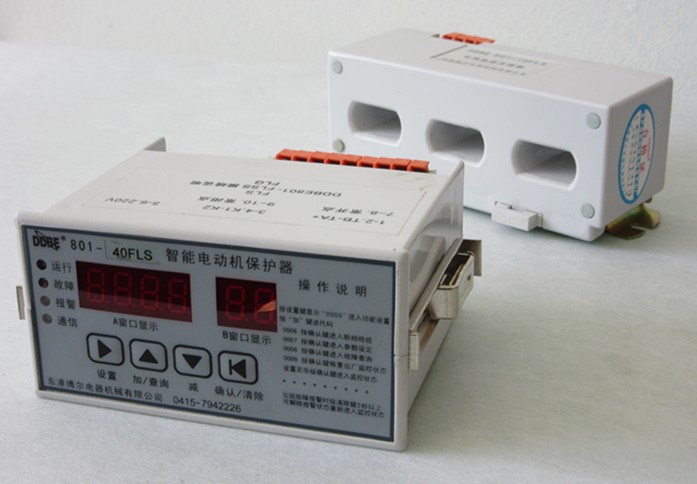

801分體系列電動機保護器，是按GB14048.4標準開發的具有自主知識產權的新一代產品。它具有抗干擾能力強、工作穩定可靠、精度高、保護參數設定簡便、智能化、網絡化等特點,并且實現了理想的啟動保護特性和完善的運行保護功能,可滿足不同層次客戶的需求。本機具有過載、欠載、缺相、過壓、欠壓、堵轉、短路、漏電及三相不平衡保護和啟保護功能,能通過RS－485遠程通訊接口組成網絡系統，通過上位機對保護器的保護參數進行修改及運行狀態監控和歷史數據查詢。

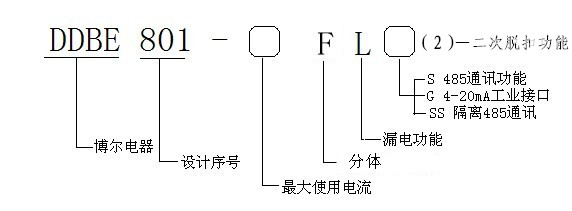

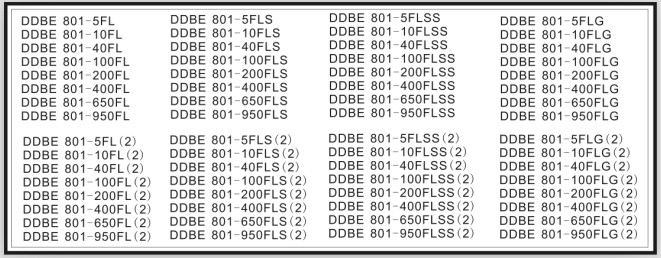

二、命名方法及具體型號
三、工作條件
1.海拔高度不超過2500米。（特殊海拔高度訂貨時注明）
2.周圍環境溫度：-30℃~+65℃
3.空氣相對濕度：在+25℃時不超過85%
4.保護器安裝在沒有腐蝕和破壞絕緣氣體及導電塵埃的環境中，并且不得有雨雪侵襲和劇烈震動沖擊。
5.801-200~950系列保護器無速斷功能，電動機正常啟動4倍以上動作時間設定范圍為1~8秒，即堵轉保護，出廠默認為1秒。
四、技術參數
|
|
設置項目（A窗口顯示） |
顯示代碼 |
出廠 |
故障 |
|
1 |
根據型號設定電流 |
1 |
|
|
|
2 |
漏電電流20mA-300mA |
2 |
100mA |
B- |
|
3 |
三相不平衡30%-101% |
3 |
40% |
A- |
|
4 |
欠載5%-90% |
4 |
5% |
A0 BO C0 |
|
5 |
1.05-1.15倍過載保護時間設定范圍30s-7500s+啟動時間 |
5 |
7200S |
A1 B1 C1 |
|
6 |
1.15-1.3倍過載保護時間設定范圍30s-600s+啟動時間 |
6 |
100S |
A2 B2 C2 |
|
7 |
1.3-2倍過載保護時間設定范圍10s-60s+啟動時間 |
7 |
60S |
A3 B3 C3 |
|
8 |
2-2.9倍過載保護時間設定范圍5s-30s+啟動時間 |
8 |
10S |
A4 C4 B4 |
|
9 |
2.9-3.9倍過載保護時間設定范圍5s-20s+啟動時間3S |
9 |
8S |
A5 B5 C5 |
|
10 |
4倍以上過載保護時間設定范圍1s-8s+啟動時間3S |
10 |
1S |
A6 B6 C6 |
|
11 |
欠壓保護時間設定范圍 10s-300s |
11 |
60S |
U1 |
|
12 |
過壓保護時間設定范圍 5s-60s |
12 |
10S |
U2 |
|
13 |
欠載保護時間設定范圍 10s-300s |
13 |
60S |
|
|
14 |
三相不平衡保護時間設定范圍 1s-5s |
14 |
1S |
|
|
15 |
漏電保護時間設定范圍 0.01s-2s |
15 |
0.1S |
|
|
16 |
啟動保護時間設定范圍 5s-90s(三相不平衡9倍速斷不受控) |
16 |
5S |
|
|
17 |
故障自動恢復時間設定范圍 5s-300s |
17 |
60S |
|
|
18 |
本機地址碼 0-255（指RS485通信時的本機審定編碼） |
18 |
1 |
|
|
19 |
輸出狀態 00關01開（指集電器輸出） |
19 |
O1 |
|
|
20 |
啟動保護時間的恢復方式 00人工復位 01自動復位 |
20 |
OO |
|
|
21 |
過壓值設定范圍239V-280V |
21 |
260V |
U2 |
|
22 |
欠壓值設定范圍100V-200V |
22 |
165V |
U1 |
|
23 |
設定電流保護倍數的設置8-15倍 |
23 |
9 |
A9、B9、C9 |
|
注：4-20mA對應2倍電流值 |
||||

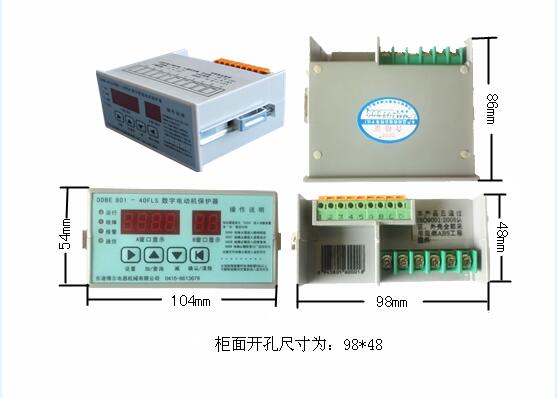

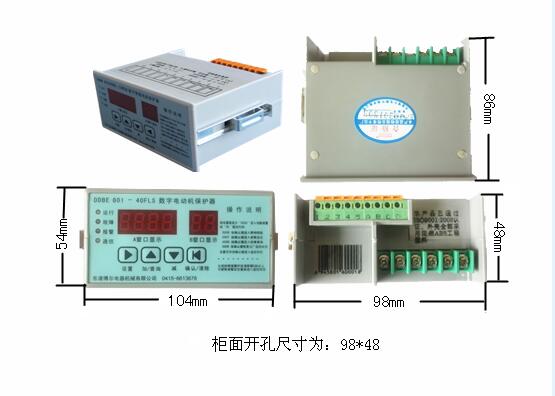

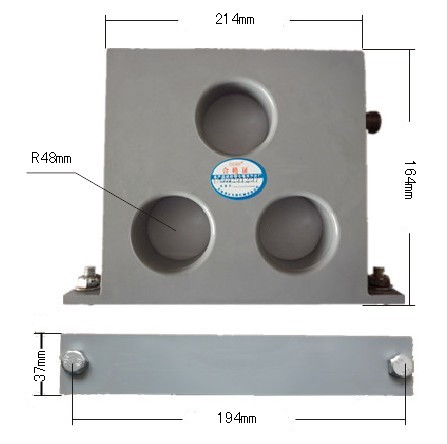

五、產品尺寸

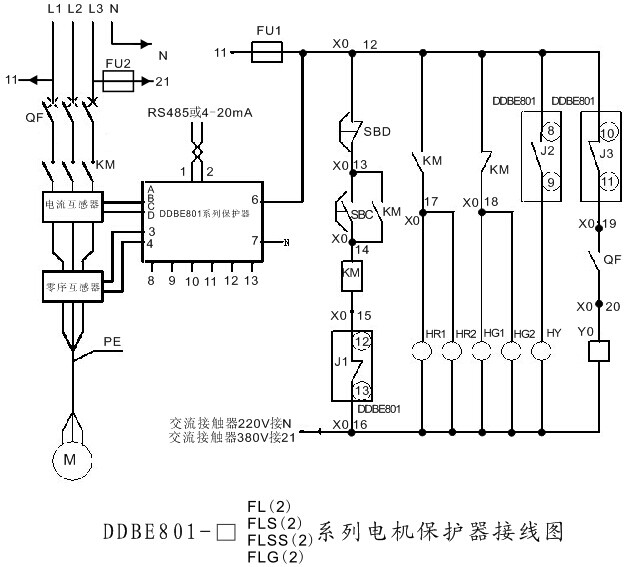

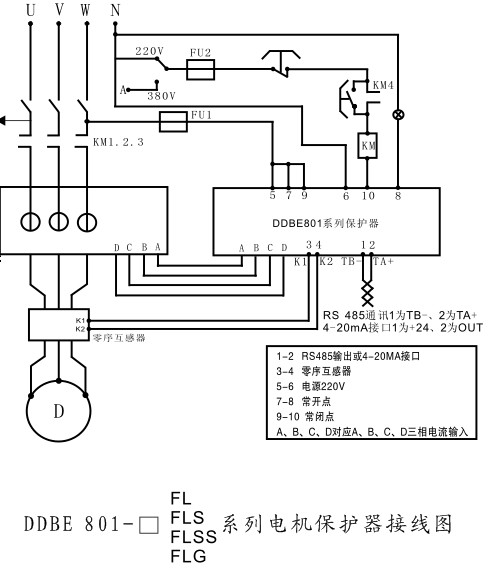

六、 接線圖
七、 組網通訊示意圖
