本產品具有完善的啟動保護特性和運行保護功能
一、 星三角啟動，減壓啟動在功率較大的籠型電動機啟動控制中還是非常普遍，通常用的星三角啟動，降壓啟動電路中主電路在設計上有一定的缺陷，經常發生接觸器主觸頭燒毛、熔焊的故障，影響電路的可靠性在對主電路進行分析的基礎上，現開發出DDBE 801-FQ系列電動機保護啟停裝置，本產品采用單片機技術進行程序控制，實現了Y-△啟動、減壓啟動，并具有完善的保護功能。無論是啟動時斷相、堵轉都能進行保護，運行時對電壓、電流欠功率、過載、斷相、三相不平衡進行實時監測顯示保護。
采用本產品的用戶不需外配中間繼電器、時間繼電器、電壓表、電流表，并且節省了電路連接線，提高生產效率，加強了可靠性使配電柜的生產更為方便節約成本，并且由于單片機的程序控制,減小了接觸器主觸頭的燒毛熔焊現象,大大的延長了交流接觸器的使用壽命。
三、控制過程：
① 星三角，按SB1，啟動開始。繼電器KM1，KM2吸合，啟動時間到KM2釋放，1秒后KM3吸合完成啟動過程.反饋點4、5為交流接觸器KM1/KM3狀態檢測，如果交流接觸器沒有吸合2秒后停止啟動或運行。按SB2按鈕停止KM1 KM2 KM3.
四、工作條件
1.海拔高度不超過2500米。（特殊海拔高度訂貨時注明）
2.周圍環境溫度：-30℃~+65℃
3.空氣相對濕度：在+25℃時不超過85%
4.保護器安裝在沒有腐蝕和破壞絕緣氣體及導電塵埃的環境中，并且不得有雨雪侵襲和劇烈震動沖擊。
5.801-200~950系列保護器無速斷功能，電動機正常啟動4倍以上動作時間設定范圍為1~8秒，即堵轉保護，出廠默認為1秒。

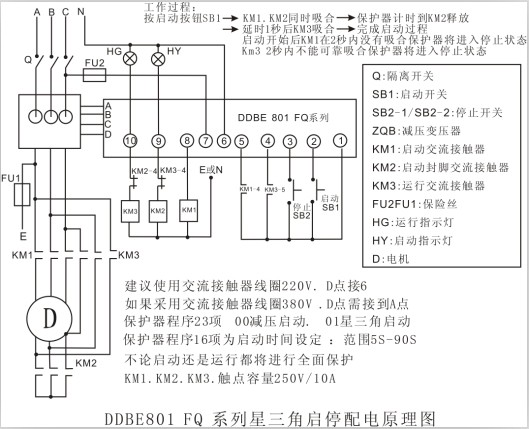

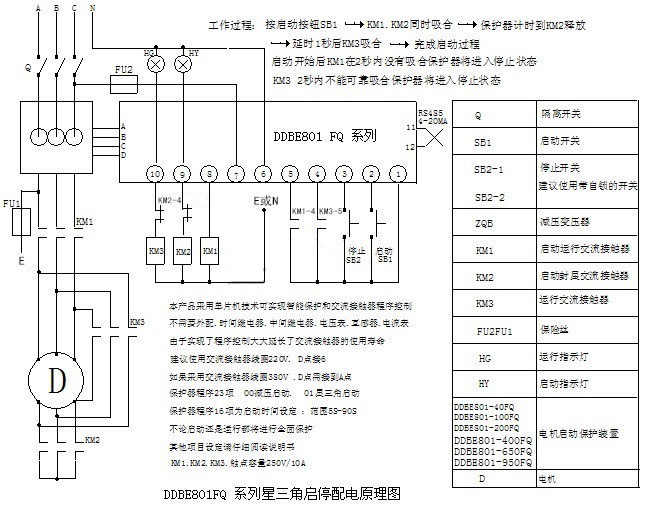

工作原理圖

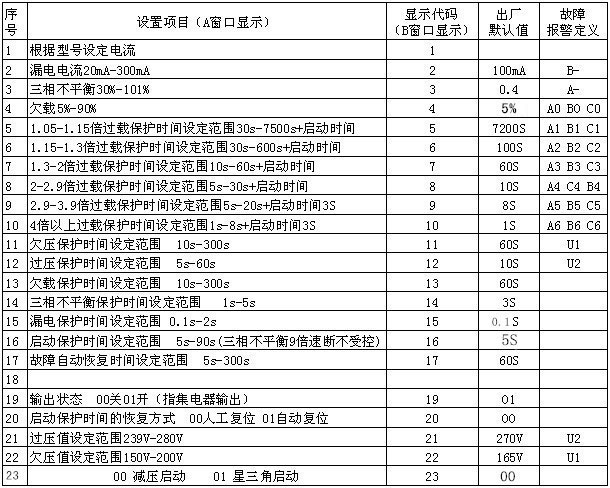

技術參數
