編號：產品采用單片機技術研發的集保護、測控、通信一體化裝置，具有隔離開關和完善的啟動保護特性及運行保護功能。

一、概述

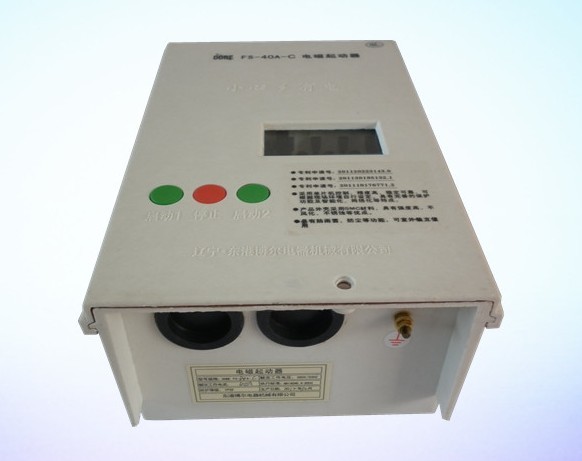

    FS系列電磁起動器采用數字電路具有全面的啟動和運行保護功能，根據產品型號可以實現1路或2路輸出正反轉啟停控制，具有雙重保護功能，即使交流接觸器觸點粘連也可保證電機免燒毀。
    本產品廣泛應用于工業、農業、水利等380V以下電壓等級啟停控制。由于外殼采用SMC片狀模塑料，一體化設計，具有防雨雪、防塵、防凝露、防冰凍及濃露等特點，如果室外獨立使用，可以達到長期不風化，不銹蝕等特點，壽命達20年以上。

二、技術性能說明

1.工作電源：額定電壓90v—260v或90v—500v變化時頻率50—60HZ啟動器能正常工作。電壓范圍不包括交流接觸器 電源。
2.交流工作回路380v—500v。
3.額定工作電流15A，過載承受能力2倍額定電流連續工作。10倍額定電流，允許10秒。
4.啟動頻率，每分鐘不大于30次（點動狀態）。
5.工作條件：

            （1）海拔不超過2000米。
            （2）周圍環境溫度—30到+65度。
            （3）啟動器安裝在沒有腐蝕和破壞絕緣的氣體及導電塵埃的地方。
            （4）可以直接使用于室外，不怕雨雪侵襲。
            （5）防護等級IPX5。

三、技術參數

	設置項目（A窗口顯示）	顯示代碼 （B窗口顯示）	出廠 默認值	故障 報警定義
1	根據型號設定電流	1
2	漏電電流20mA-300mA	2	100mA	B-
3	三相不平衡30%-101%	3	40%	A-
4	欠載5%-90%	4	5%	A0 BO C0
5	1.05-1.15倍過載保護時間設定范圍30s-7500s+啟動時間	5	7200S	A1 B1 C1
6	1.15-1.3倍過載保護時間設定范圍30s-600s+啟動時間	6	100S	A2 B2 C2
7	1.3-2倍過載保護時間設定范圍10s-60s+啟動時間	7	60S	A3 B3 C3
8	2-2.9倍過載保護時間設定范圍5s-30s+啟動時間	8	10S	A4 C4 B4
9	2.9-3.9倍過載保護時間設定范圍5s-20s+啟動時間3s	9	8S	A5 B5 C5
10	4倍以上過載保護時間設定范圍1s-8s+啟動時間3s	10	1S	A6 B6 C6
11	欠壓保護時間設定范圍  10s-300s	11	60S	U1
12	過壓保護時間設定范圍  5s-60s	12	10S	U2
13	欠載保護時間設定范圍  10s-300s	13	60S
14	三相不平衡保護時間設定范圍   1s-5s	14	3S
15	漏電保護時間設定范圍  0.01s-2s	15	0.2S
16	啟動保護時間設定范圍  5s-90s(三相不平衡9倍速斷不受控)	16	5S
17	故障自動恢復時間設定范圍  5s-300s	17	60S
18	本機地址碼 0-255（指RS485通信時的本機審定編碼）	18	1
19	輸出狀態  00關01開（指集電器輸出）	19	O1
20	啟動保護時間的恢復方式  00人工復位 01自動復位	20	OO
21	過壓值設定范圍239V-280V	21	270V	U2
22	欠壓值設定范圍150V-200V	22	165V	U1

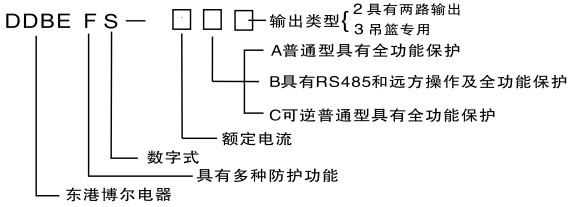

四、啟動器的命名方法及規格選型

1. 產器用字母表示結構形式，用最大額定電流表示規格，如下所示：
